| KyteLabs InfoBase - Electron Tubes & Valves Data | Last modified: 2015-07-14 (18151) |
| 8 | Verschiedene Betriebsdaten Miscellaneous Operating Characteristics |
|
|
|
|
|
| 8.5 | Statische Triodenkennlinien Static Triode Characteristics |

|

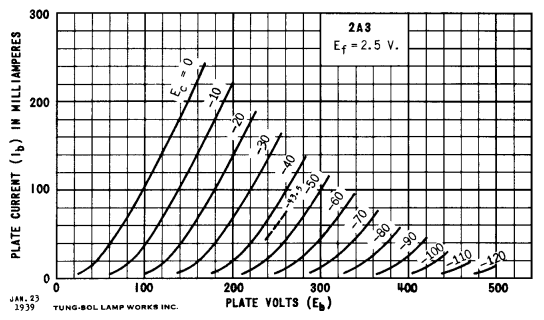

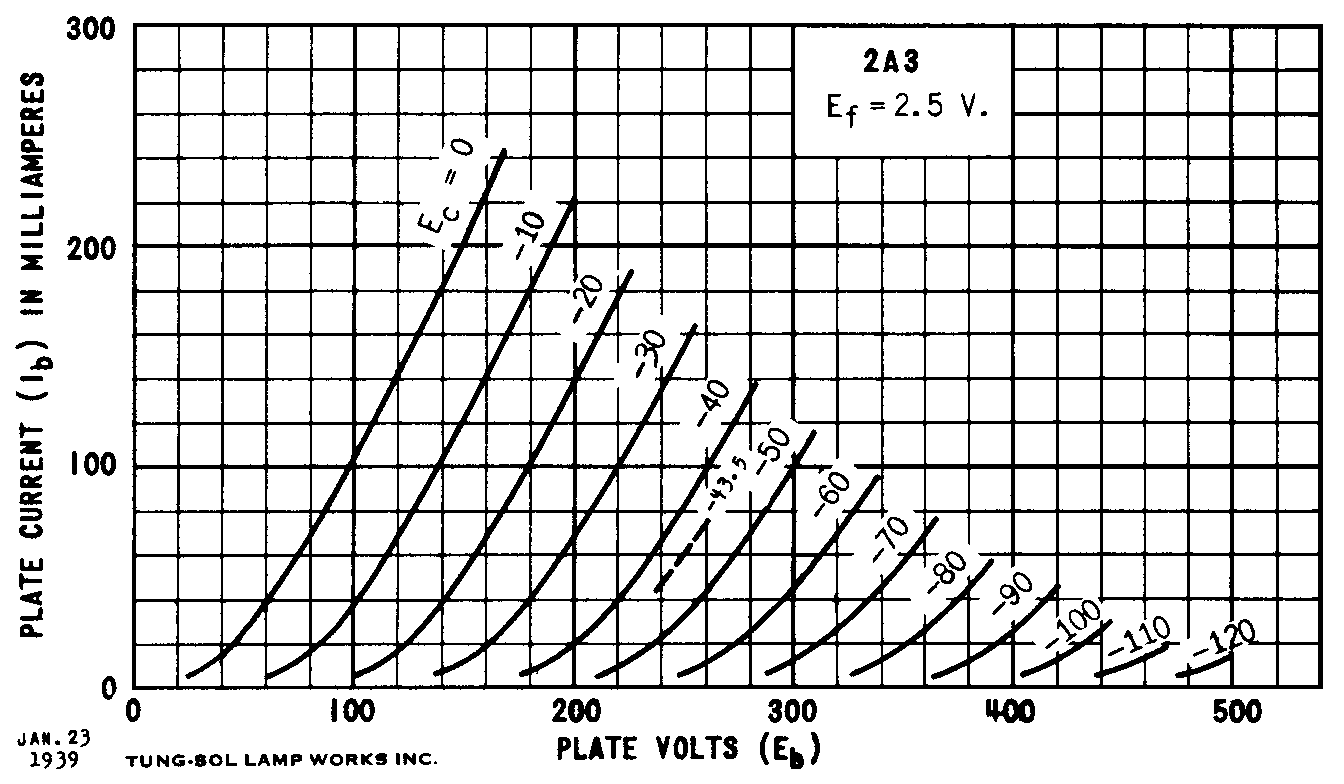

2A3 : Ausgangskennlinienfeld - Average Output Characteristics | 15572 |
|---|---|---|
| CF: | Ia = f (Ua, Ug) @ Uf = 2.5 V | Tse39 |
 | ||
|
|

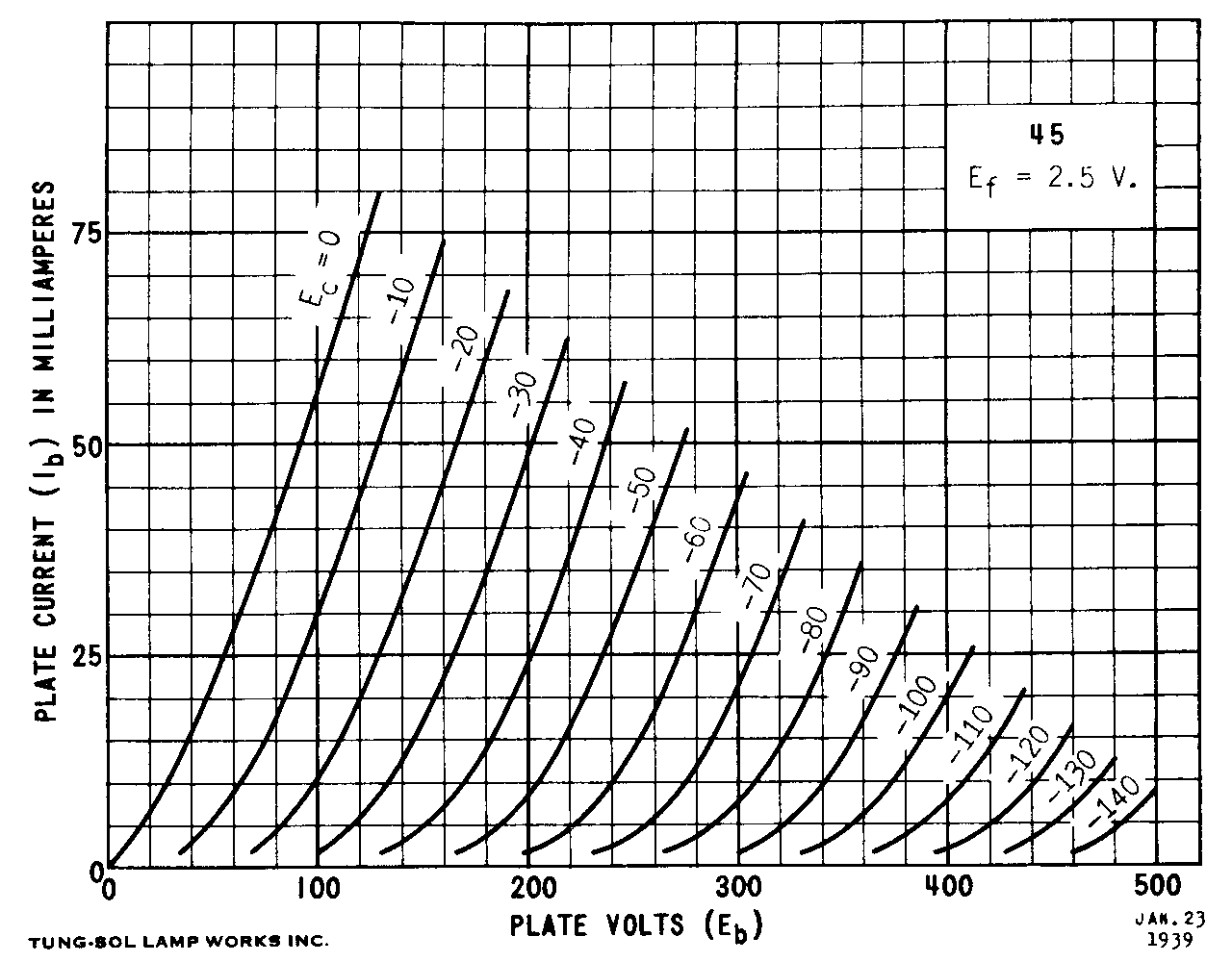

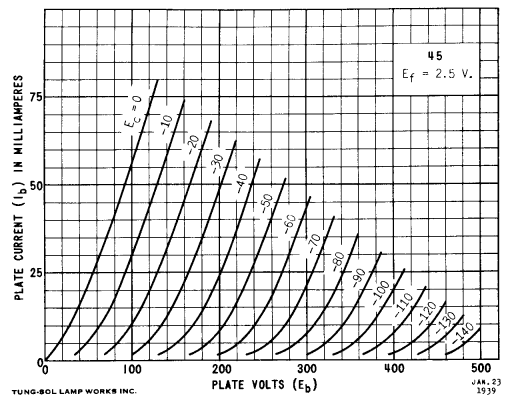

45 : Ausgangskennlinienfeld - Average Output Characteristics | 15563 |
|---|---|---|
| CF: | Ia = f (Ua, Ug) @ Uf = 2.5 V | Tse39 |
 | ||
|
|

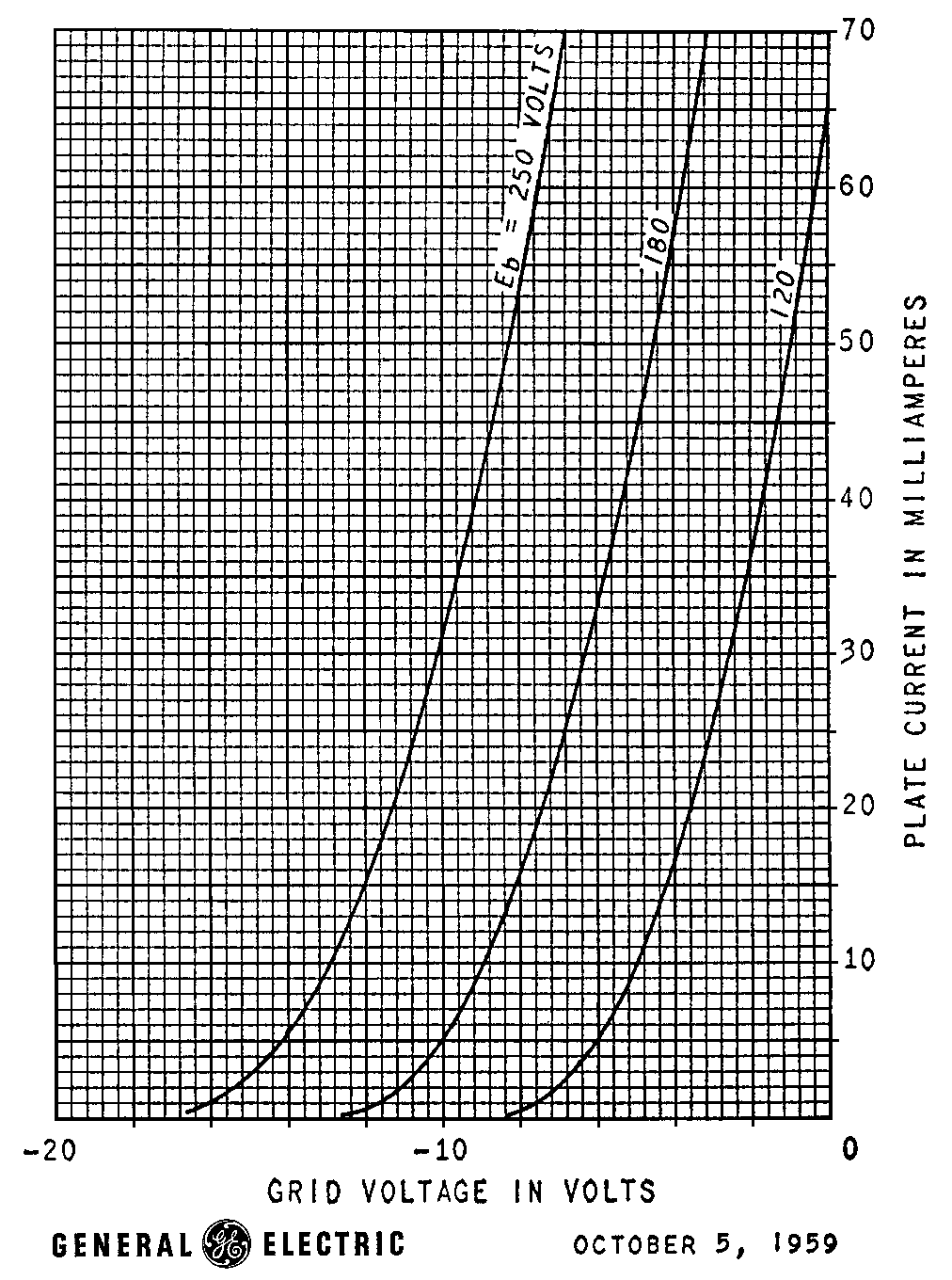

5687 : Übertragungskennlinienfeld - Average Transfer Characteristics | 15564 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia = f (Ug) @ Ua = 120 V Uf = 6.3/12.6 V | Get59 | |||||||||||
|
Ug: Ia: |
–8.4 0.1 |
–8.0 0.5 |
–7.6 1.0 |
–7.0 2.0 |
–6.6 3.0 |
–6.0 5.0 |
–5.0 10 |
–4.0 17.5 |
–3.0 25 |
–2.0 36 |
–1.0 49 |
0 65 |
V mA |
 | |||||||||||||
|
|

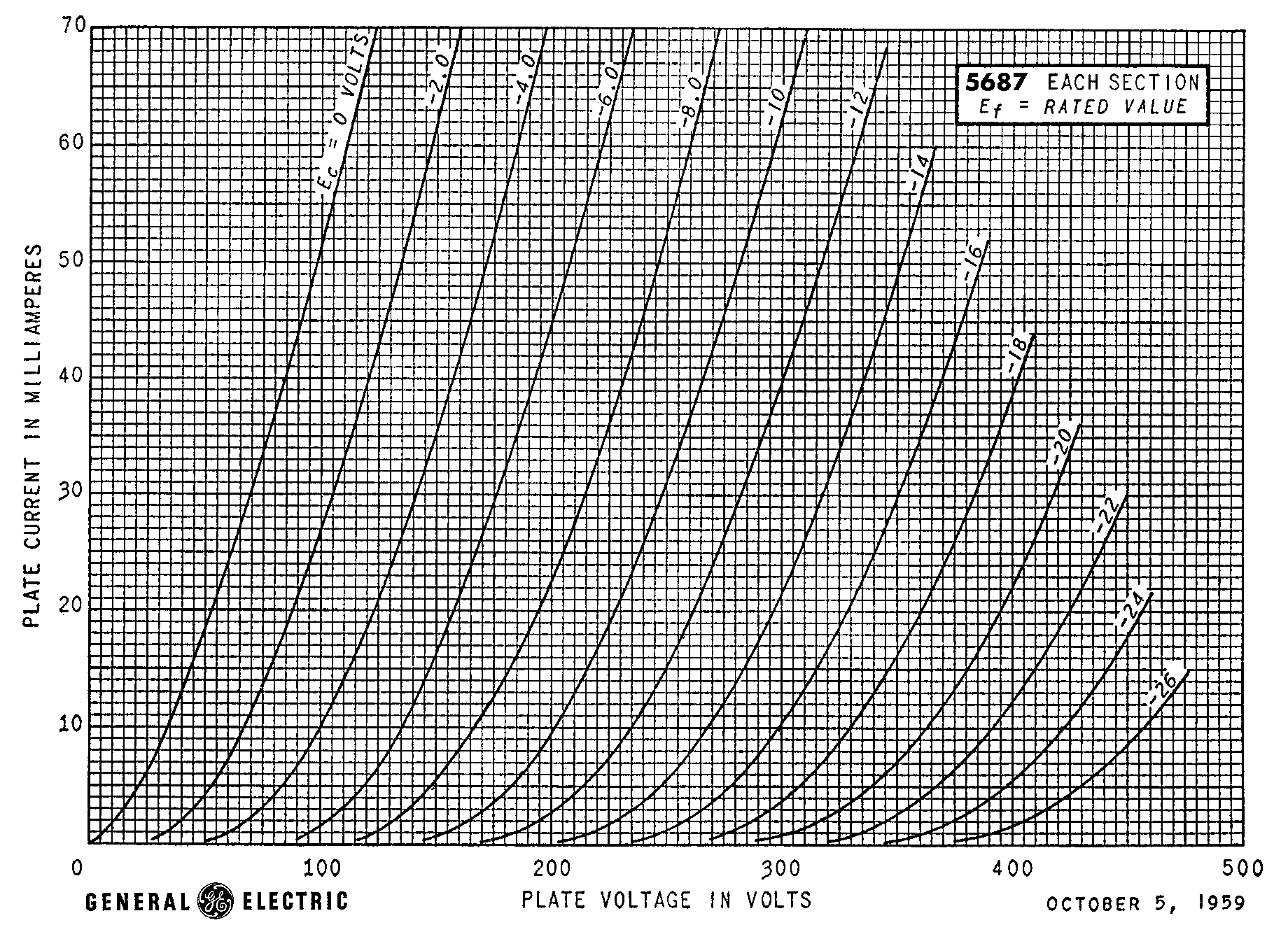

5687 : Ausgangskennlinienfeld - Average Output Characteristics | 15564 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia = f (Ua) @ Ug = 0 V Uf = 6.3/12.6 V | Get59 | |||||||||||
|
Ua: Ia: |
10 2.0 |
20 4.5 |
30 8.0 |
40 13 |
50 18.5 |
60 25 |
70 30.5 |
80 37 |
90 44 |
100 51 |
110 59 |
120 67 |
V mA |
 | |||||||||||||
|
|

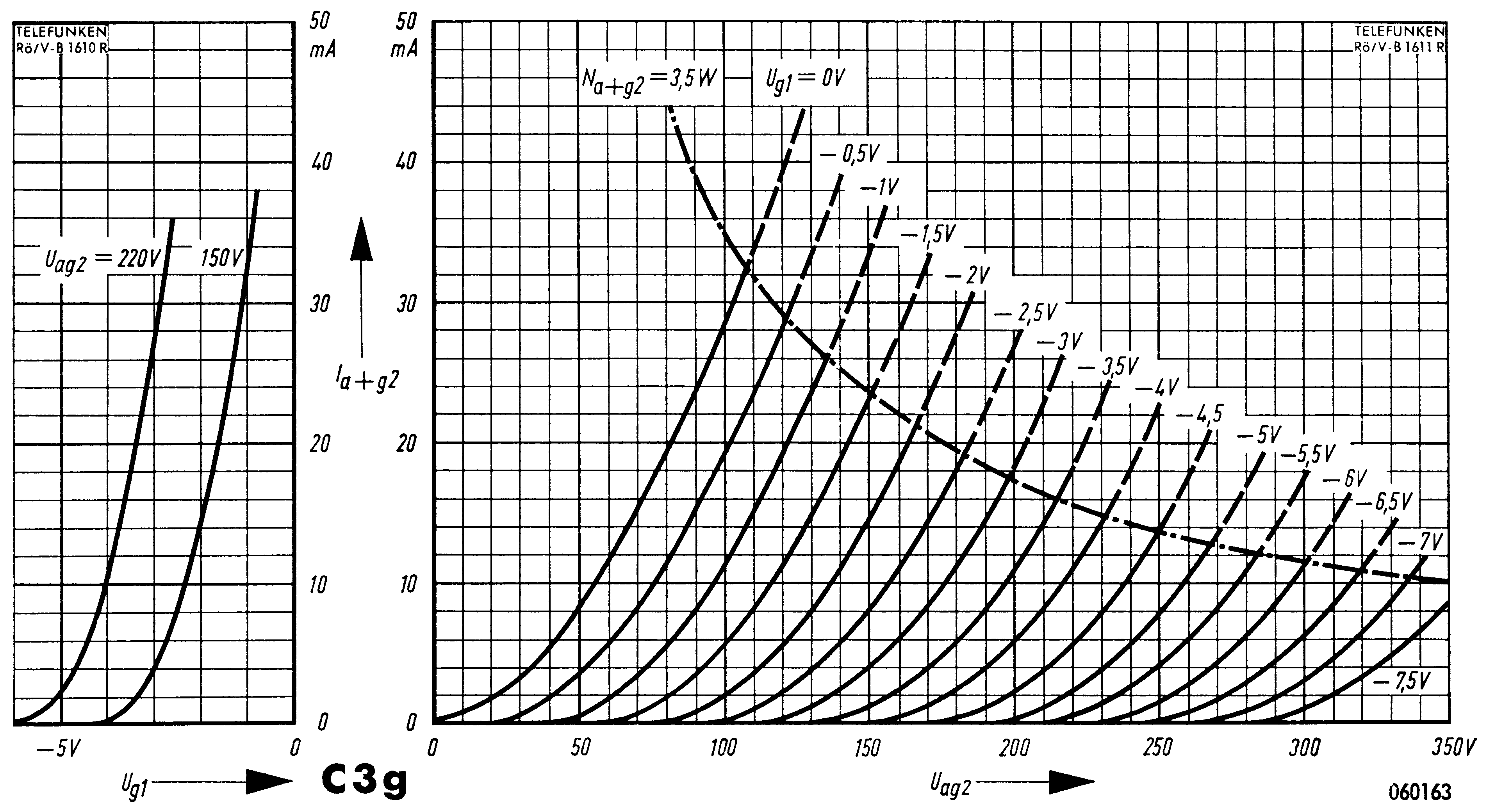

C3g : Kennlinienfelder - Average Transfer & Output Characteristics | 15564 |
|---|---|---|
| CF: | Ia = f (Ug), Ia = f (Ua, Ug) @ Triodenschaltung - Triode Connection | Tfk65 |
 | ||
|
|

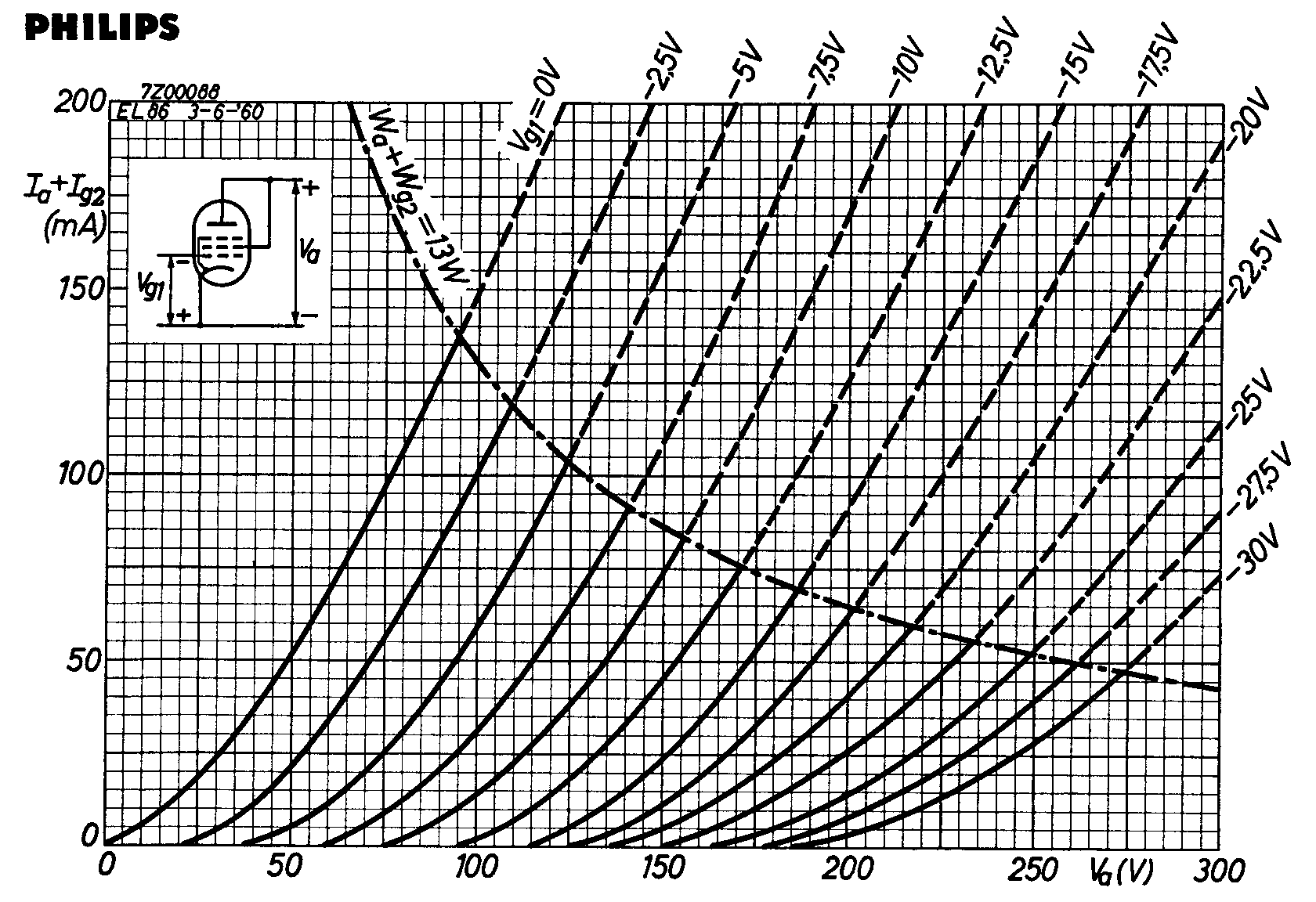

EL86 : Ausgangskennlinienfeld - Average Output Characteristics | 15564 |
|---|---|---|
| CF: | Ia = f (Ua, Ug) @ Triodenschaltung - Triode Connection | Phi60 |
 | ||
|
|

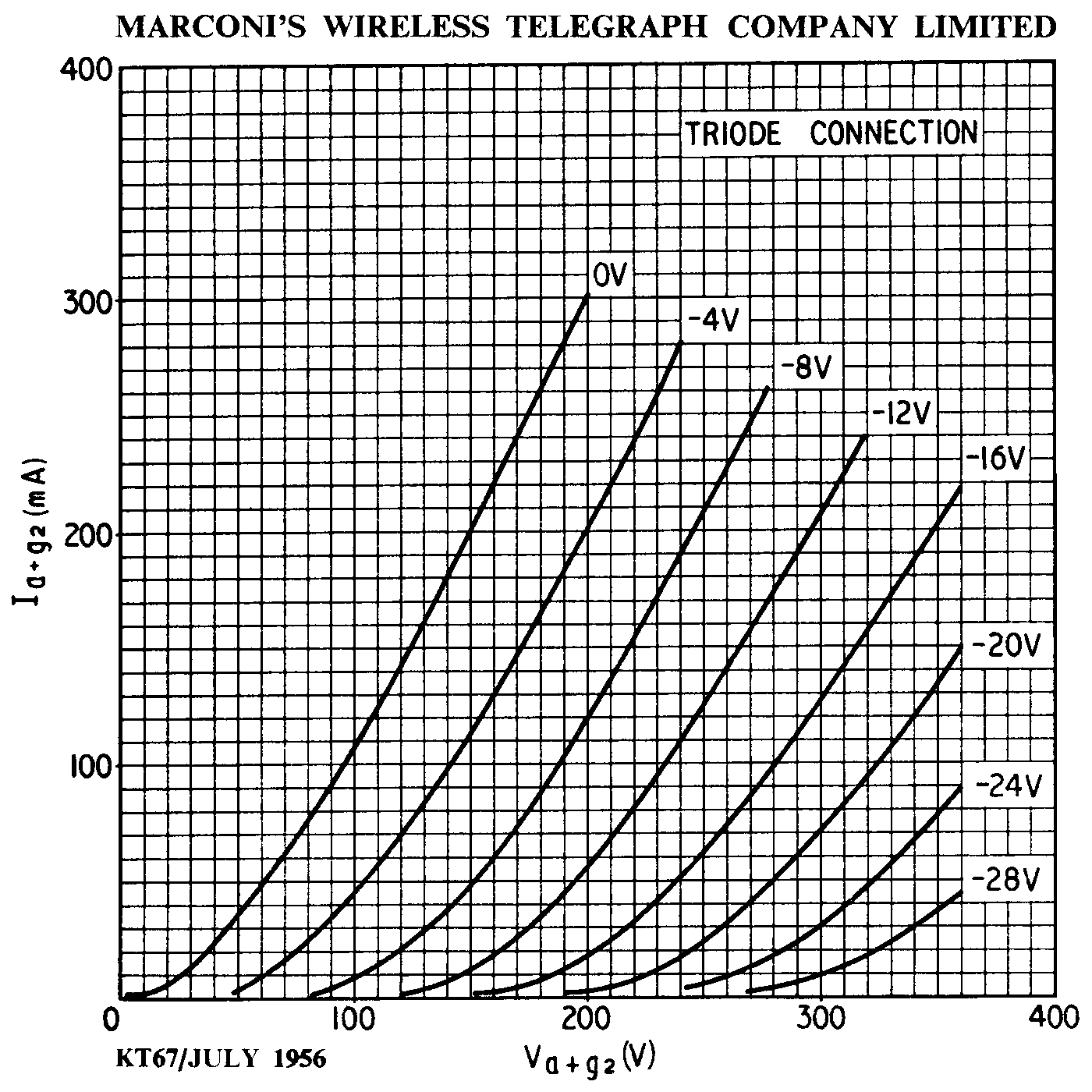

KT67 : Ausgangskennlinienfeld - Average Output Characteristics | 15565 |
|---|---|---|
| CF: | Ia = f (Ua, Ug) @ Uf = 6.3 V, Triodenschaltung - Triode Connection | Mar56 |
 | ||
|
|
6EJ4A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=5000V Us=0 Uf=6.3V | ||||||||||||||
|
Ug: Ia: |
-3.3 0 |
-2.5 0.08 |
-2.0 0.14 |
-1.5 0.23 |
-1.0 0.3 |
-0.5 0.5 |
0 0.67 |
V mA |
|||||||
| CF: | Ia=f(Ug) Ua=10kV Us=0 Uf=6.3V | ||||||||||||||
|
Ug: Ia: |
-6.5 0 |
-5.0 0.06 |
-4.5 0.11 |
-4.0 0.18 |
-3.5 0.27 |
-3.0 0.39 |
-2.5 0.54 |
-2.0 0.72 |
-1.5 0.9 |
-1.0 1.1 |
-0.5 1.3 |
0 1.5 |
V mA |
||
| CF: | Ia=f(Ug) Ua=15kV Us=0 Uf=6.3V | ||||||||||||||
|
Ug: Ia: |
-9.0 0 |
-7.5 0.08 |
-7.0 0.13 |
-6.5 0.2 |
-6.0 0.28 |
-5.5 0.4 |
-5.0 0.53 |
-4.5 0.67 |
-4.0 0.83 |
-3.5 1.0 |
-3.0 1.18 |
-2.5 1.37 |
-2.0 1.56 |
-1.0 1.96 |
V mA |
| CF: | Ia=f(Ug) Ua=20kV Us=0 Uf=6.3V | ||||||||||||||
|
Ug: Ia: |
-11.5 0 |
-10 0.07 |
-9.5 0.12 |
-9.0 0.18 |
-8.5 0.27 |
-8.0 0.37 |
-7.5 0.48 |
-7.0 0.62 |
-6.5 0.77 |
-6.0 0.93 |
-5.5 1.1 |
-5.0 1.28 |
-4.5 1.47 |
-3.5 1.87 |
V mA |
| CF: | Ia=f(Ug) Ua=25kV Us=0 Uf=6.3V | ||||||||||||||
|
Ug: Ia: |
-14 0 |
-12.5 0.06 |
-12 0.1 |
-11.5 0.15 |
-11 0.23 |
-10.5 0.33 |
-10 0.45 |
-9.5 0.58 |
-9.0 0.73 |
-8.5 0.9 |
-8.0 1.07 |
-7.5 1.24 |
-7.0 1.43 |
-6.0 1.83 |
V mA |
| Ref *? | Get70 | ||||||||||||||
|
|
6J4 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ua) Ug=0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
10 2.0 |
20 4.5 |
30 7.0 |
40 9.5 |
50 12 |
60 14.7 |
70 17.5 |
80 20.5 |
90 23.5 |
100 26.5 |
110 29.5 |
120 33 |
130 36 |
140 39.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-0.5V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
30 2.0 |
40 3.6 |
50 5.4 |
60 7.4 |
70 9.6 |
80 12 |
90 14.5 |
100 17.2 |
110 20 |
120 23 |
130 26 |
140 29.2 |
150 32.4 |
160 35.6 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
50 1.4 |
60 2.7 |
70 4.3 |
80 6.1 |
90 8.0 |
100 10 |
110 12 |
120 14.3 |
130 16.7 |
140 19.3 |
150 22 |
160 25 |
170 28 |
180 31 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.5V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
70 1.5 |
80 2.7 |
90 4.0 |
100 5.5 |
110 7.0 |
120 8.8 |
130 10.7 |
140 12.7 |
150 15 |
160 17.5 |
170 20.1 |
180 22.9 |
190 25.7 |
200 28.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-2.0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
90 1.2 |
100 2.2 |
110 3.4 |
120 4.7 |
130 6.2 |
140 7.8 |
150 9.5 |
160 11.4 |
170 13.5 |
180 15.7 |
190 18 |
200 20.5 |
210 23 |
V mA |
|
| CF: | Ia=f(Ua) Ug=-2.5V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
110 1.8 |
130 2.7 |
140 3.7 |
150 4.8 |
160 7.0 |
170 8.3 |
180 10 |
190 11.9 |
200 14 |
210 16.2 |
220 18.5 |
230 21 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-3.0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
130 1.8 |
140 2.5 |
150 3.3 |
160 4.3 |
170 5.4 |
180 6.6 |
190 8.0 |
200 9.5 |
210 11.1 |
220 12.8 |
230 14.5 |
240 16.2 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-3.5V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
140 1.5 |
150 1.9 |
160 2.5 |
170 3.2 |
180 4.0 |
190 5.1 |
200 6.3 |
210 7.5 |
220 8.9 |
230 10.3 |
240 11.8 |
250 13.5 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-4.0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
150 1.6 |
160 1.8 |
170 2.2 |
180 2.8 |
190 3.6 |
200 4.5 |
210 5.4 |
220 6.4 |
230 7.5 |
240 8.6 |
250 9.8 |
260 11 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-4.5V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
170 1.5 |
180 1.9 |
190 2.4 |
200 3.0 |
210 3.6 |
220 4.3 |
230 5.2 |
240 6.2 |
250 7.3 |
260 8.3 |
270 9.4 |
V mA |
|||
| CF: | Ia=f(Ua) Ug=-5.0V Uf=6.3V | ||||||||||||||
|
Ua: Ia: |
190 1.6 |
200 2.0 |
210 2.5 |
220 3.0 |
230 3.6 |
240 4.3 |
250 5.1 |
260 5.9 |
270 6.8 |
280 7.7 |
V mA |
||||
| CF: | S=f(Ia) µ=f(Ia) ra=f(Ia) Ua=150V Uf=6.3V | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ia: S: µ: ra: |
3.0 3.9 42 11 |
4.0 5.2 45 9.0 |
5.0 6.3 47 7.9 |
6.0 7.3 49 7.0 |
7.0 8.2 50 6.3 |
8.0 8.9 51 5.8 |
9.0 9.5 52 5.4 |
10 10.1 52 5.1 |
11 10.6 53 4.9 |
12 11 54 4.8 |
13 11.4 54 4.6 |
14 11.7 54 4.5 |
15 12 55 4.5 |
16 12.3 55 4.4 |
17 12.5 55 4.4 |
18 12.7 55 4.4 |
19 12.8 55 4.4 |
20 13 56 4.3 |
mA mA/V kOhm |
| Ref *? | Get50 | ||||||||||||||||||
|
|
6S19P | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=100V | ||||||||
|
Ug: Ia: |
-55 0 |
-45 6.0 |
-40 12 |
-35 20 |
-30 30 |
-25 60 |
-20 95 |
-15 130 |
V mA |
| CF: | Ia=f(Ug) Ua=150V | ||||||||
|
Ug: Ia: |
-80 0 |
-70 6.0 |
-65 10 |
-60 18 |
-55 28 |
-50 55 |
-45 75 |
-40 105 |
V mA |
| CF: | Ia=f(Ug) Ua=200V | ||||||||
|
Ug: Ia: |
-105 0 |
-95 6.0 |
-90 9.0 |
-85 16 |
-80 24 |
-75 38 |
-70 60 |
-65 90 |
V mA |
| CF: | Ia=f(Ug) Ua=250V | ||||||||
|
Ug: Ia: |
-130 0 |
-120 6.0 |
-115 10 |
-110 17 |
-105 25 |
-100 40 |
-95 55 |
-90 80 |
V mA |
| CF: | Ia=f(Ug) Ua=300V | ||||||||
|
Ug: Ia: |
-160 0 |
-150 3.0 |
-145 7.0 |
-140 11 |
-135 17 |
-130 25 |
-125 38 |
-120 55 |
V mA |
| CF: | (Ua,Ia)=f(Ug) Pa=11W | ||||||||
|
Ua: Ug: Ia: |
100 -20 110 |
140 -40 80 |
180 -60 62 |
215 -80 51 |
250 -100 44 |
290 -120 37 |
325 -140 33 |
360 -160 30 |
V V mA |
| CF: | Ia=f(Ua) Ug=-5V | ||||||
|---|---|---|---|---|---|---|---|
|
Ua: Ia: |
10 0 |
20 10 |
30 30 |
40 55 |
50 90 |
60 140 |
V mA |
| CF: | Ia=f(Ua) Ug=-20V | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Ua: Ia: |
30 0 |
40 2.0 |
50 6.0 |
60 11 |
70 23 |
80 40 |
90 68 |
100 105 |
110 140 |
V mA |
| CF: | Ia=f(Ua) Ug=-40V | |||||||||
|
Ua: Ia: |
70 0 |
80 3.0 |
90 5.0 |
100 10 |
110 18 |
120 35 |
130 60 |
140 85 |
150 115 |
V mA |
| CF: | Ia=f(Ua) Ug=-60V | |||||||||
|
Ua: Ia: |
110 0 |
120 3.0 |
130 5.0 |
140 10 |
150 16 |
160 30 |
170 45 |
180 65 |
190 95 |
V mA |
| CF: | Ia=f(Ua) Ug=-80V | |||||||||
|
Ua: Ia: |
150 0 |
160 3.0 |
170 5.0 |
180 10 |
190 15 |
200 27 |
210 42 |
220 60 |
230 80 |
V mA |
| CF: | Ia=f(Ua) Ug=-100V | |||||||||
|
Ua: Ia: |
180 0 |
190 2.0 |
200 4.0 |
210 6.0 |
220 10 |
230 17 |
240 27 |
250 40 |
260 58 |
V mA |
| CF: | Ia=f(Ua) Ug=-120V | |||||||||
|
Ua: Ia: |
220 0 |
230 2.0 |
240 4.0 |
250 7.0 |
260 11 |
270 17 |
280 27 |
290 40 |
300 58 |
V mA |
| CF: | Ia=f(Ua) Ug=-140V | |||||||||
|
Ua: Ia: |
260 0 |
270 2.0 |
280 4.0 |
290 7.0 |
300 11 |
310 20 |
320 30 |
330 40 |
340 58 |
V mA |
| CF: | Ia=f(Ua) Ug=-160V | |||||||||
|
Ua: Ia: |
300 0 |
310 2.0 |
320 4.0 |
330 7.0 |
340 11 |
350 18 |
360 25 |
370 35 |
380 60 |
V mA |
| Ref *? | Ccc70 | |||||||||
|
|
6080 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ua) Ug=0V | ||||||||||
|
Ua: Ia: |
0 0 |
2.0 5.0 |
5.0 10 |
10 25 |
15 40 |
20 60 |
25 80 |
30 100 |
35 125 |
40 150 |
V mA |
| CF: | Ia=f(Ua) Ug=-20V | ||||||||||
|
Ua: Ia: |
40 10 |
45 18 |
50 30 |
55 40 |
60 55 |
65 70 |
70 85 |
75 100 |
80 120 |
85 140 |
V mA |
| CF: | Ia=f(Ua) Ug=-40V | ||||||||||
|
Ua: Ia: |
75 10 |
80 15 |
85 22 |
90 30 |
95 40 |
100 50 |
105 60 |
110 75 |
115 90 |
120 105 |
V mA |
| CF: | Ia=f(Ua) Ug=-60V | ||||||||||
|
Ua: Ia: |
110 10 |
115 15 |
120 23 |
125 30 |
130 38 |
135 48 |
140 58 |
145 70 |
150 85 |
155 100 |
V mA |
| CF: | Ia=f(Ua) Ug=-80V | ||||||||||
|
Ua: Ia: |
142 10 |
145 13 |
150 18 |
155 25 |
160 32 |
165 40 |
170 50 |
175 60 |
180 70 |
185 85 |
V mA |
| CF: | Ia=f(Ua) Ug=-100V | ||||||||||
|
Ua: Ia: |
170 6.0 |
175 10 |
180 15 |
185 20 |
190 27 |
195 34 |
200 41 |
205 50 |
210 60 |
215 70 |
V mA |
| CF: | Ia=f(Ua) Ug=-120V | ||||||||||
|
Ua: Ia: |
200 5.0 |
205 9.0 |
210 14 |
215 19 |
220 25 |
225 31 |
230 38 |
235 45 |
240 55 |
245 65 |
V mA |
| CF: | Ia=f(Ua) Ug=-140V | ||||||||||
|
Ua: Ia: |
225 6.0 |
230 9.0 |
235 12 |
240 15 |
245 19 |
250 23 |
255 28 |
260 34 |
265 40 |
270 47 |
V mA |
| Ref *? | Val62 | ||||||||||
|
|
E80CC | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) S=f(Ug) Ua=250V | ||||||||||||
|
Ug: Ia: S: |
-10 0 0 |
-9.0 0.5 0.55 |
-8.0 1.2 1.15 |
-7.0 2.6 1.8 |
-6.0 4.7 2.4 |
-5.5 6.0 2.7 |
-5.0 7.4 2.9 |
-4.0 10.6 3.25 |
-3.0 14 3.5 |
-2.0 17.6 3.6 |
-1.0 21.3 3.7 |
0 25 3.8 |
V mA mA/V |
|
|
E81CC | |||||||
|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=100V | |||||||
|
Ug: Ia: |
-3.0 0.1 |
-2.5 0.2 |
-2.0 0.7 |
-1.5 1.6 |
-1.0 3.2 |
-0.5 5.5 |
0 8.2 |
V mA |
| Ref *? | Sie63 | |||||||
|
|
E82CC | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=100V | ||||||||
|
Ug: Ia: |
-7.0 0.2 |
-6.0 0.5 |
-5.0 1.0 |
-4.0 2.0 |
-3.0 3.5 |
-2.0 5.5 |
-1.0 8.5 |
0 11.8 |
V mA |
|
|
E83CC | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=100V | ||||||||||
|
Ug: Ia: |
-1.8 0 |
-1.6 0.05 |
-1.4 0.15 |
-1.2 0.3 |
-1.0 0.5 |
-0.8 0.75 |
-0.6 1.05 |
-0.4 1.4 |
-0.2 1.8 |
0 2.2 |
V mA |
| CF: | Ia=f(Ug) Ua=250V | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ug: Ia: |
-3.3 0 |
-3.0 0.1 |
-2.6 0.4 |
-2.2 0.9 |
-2.0 1.25 |
-1.8 1.6 |
-1.6 2.0 |
-1.4 2.4 |
-1.2 2.85 |
-1.0 3.3 |
-0.8 3.75 |
-0.6 4.25 |
-0.3 5.0 |
0 5.75 |
V mA |
|
|
E86C | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=175V | |||||||||||||||
|
Ug: Ia: |
-3.4 0 |
-2.5 1.5 |
-2.3 2.5 |
-2.1 4.0 |
-2.0 5.0 |
-1.8 7.5 |
-1.6 10.5 |
-1.5 12 |
-1.4 13.5 |
-1.2 16.5 |
-1.0 19.5 |
-0.8 22.5 |
-0.6 25.5 |
-0.4 28.5 |
-0.2 31.5 |
V mA |
| CF: | Ia=f(Ua) Ug=0V | |||||||||||||||
|
Ua: Ia: |
0 0 |
10 1.0 |
20 2.0 |
30 3.5 |
40 5.5 |
50 7.5 |
60 9.5 |
70 11.5 |
80 13.5 |
90 15.5 |
100 17.5 |
110 20 |
115 21 |
120 22 |
130 24 |
V mA |
| CF: | Ia=f(Ua) Ug=-0.5V | |||||||||||||||
|
Ua: Ia: |
24 0 |
40 1.0 |
50 1.5 |
60 3.0 |
70 5.0 |
80 7.0 |
90 9.0 |
100 11 |
110 13 |
120 15 |
130 17.5 |
133 18 |
140 19.5 |
150 21.5 |
160 23.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.0V | |||||||||||||||
|
Ua: Ia: |
50 0 |
60 0.5 |
70 1.0 |
80 2.0 |
90 3.0 |
100 4.5 |
110 6.0 |
120 8.0 |
130 10 |
140 12 |
150 14 |
156 15.5 |
160 16 |
170 18.5 |
180 20.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.5V | |||||||||||||||
|
Ua: Ia: |
76 0 |
90 0.5 |
100 1.0 |
110 1.5 |
120 2.5 |
130 3.5 |
140 5.0 |
150 7.0 |
160 9.0 |
170 11 |
180 13 |
190 15.5 |
200 17.5 |
210 20 |
220 22 |
V mA |
| CF: | Ia=f(Ua) Ug=-2.0V | |||||||||||||||
|
Ua: Ia: |
100 0 |
120 0.5 |
130 1.0 |
140 1.5 |
150 2.0 |
160 3.0 |
170 5.0 |
180 6.5 |
190 8.5 |
200 10 |
204 11.5 |
210 12 |
220 14 |
230 16 |
240 18.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-2.5V | |||||||||||||||
|
Ua: Ia: |
130 0 |
150 0.5 |
160 1.0 |
170 1.5 |
180 2.0 |
190 3.0 |
200 4.0 |
210 5.5 |
220 7.5 |
230 9.5 |
236 10 |
240 11.5 |
250 13.5 |
260 15 |
270 17 |
V mA |
| CF: | Ia=f(Ua) Ug=-3.0V | |||||||||||||||
|
Ua: Ia: |
160 0 |
180 0.5 |
190 0.8 |
200 1.2 |
210 1.7 |
220 2.5 |
230 3.5 |
240 5.0 |
250 6.5 |
260 8.5 |
264 9.0 |
270 10 |
280 12 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-3.5V | |||||||||||||||
|
Ua: Ia: |
200 0 |
220 0.5 |
230 1.0 |
240 1.5 |
250 2.5 |
260 3.5 |
270 4.5 |
280 6.0 |
290 7.0 |
V mA |
||||||
| CF: | S=f(Ia) µ=f(Ia) ra=f(Ia) Ua=175V | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ia: S: µ: ra: |
0 0 56 - |
0.4 1.2 58 - |
0.8 2.4 60 - |
1.2 3.2 61 - |
1.6 4.2 62 15.6 |
2.0 5.0 62 12 |
2.4 5.8 63 10.6 |
2.8 6.4 63 9.6 |
3.2 7.0 64 9.0 |
3.6 7.6 64 8.4 |
4.0 8.1 64 7.9 |
4.4 8.6 65 7.5 |
mA mA/V kOhm |
|
Ia: S: µ: ra: |
4.8 9.0 65 7.1 |
5.2 9.5 65 6.8 |
5.6 9.9 66 6.6 |
6.0 10.3 66 6.4 |
6.4 10.7 66 6.2 |
6.8 11.1 67 6.0 |
7.2 11.4 67 5.9 |
7.6 11.7 67 5.8 |
8.0 12 68 5.7 |
8.4 12.3 68 5.6 |
8.8 12.6 68 5.5 |
9.2 12.8 68 5.4 |
mA mA/V kOhm |
|
Ia: S: µ: ra: |
9.6 13 69 5.3 |
10 13.2 69 5.3 |
10.4 13.4 69 5.2 |
10.8 13.6 70 5.2 |
11.2 13.8 70 5.1 |
11.6 13.9 70 5.1 |
12 14 70 5.0 |
12.4 14.2 70 5.0 |
12.8 14.4 70 4.9 |
13.2 14.5 71 4.9 |
13.6 14.7 71 4.8 |
14 14.8 71 4.8 |
mA mA/V kOhm |
| Ref *? | Val62 | ||||||||||||
|
|
EC86 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=175V | ||||||||||||||||
|
Ug: Ia: |
-3.0 0.1 |
-2.6 0.8 |
-2.4 1.7 |
-2.2 3.3 |
-2.0 5.0 |
-1.8 7.5 |
-1.6 10.5 |
-1.5 12 |
-1.4 13.5 |
-1.2 16.5 |
-1.0 19.5 |
-0.8 22.5 |
-0.6 26 |
-0.4 29 |
-0.2 32 |
0 35 |
V mA |
| CF: | Ia=f(Ua) Ug=0V | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ua: Ia: |
0 0 |
10 1.0 |
20 2.3 |
30 3.8 |
40 5.5 |
50 7.4 |
60 9.3 |
70 11.3 |
80 13.4 |
90 15.6 |
100 17.8 |
110 20 |
120 22 |
130 24 |
V mA |
| CF: | Ia=f(Ua) Ug=-0.5V | ||||||||||||||
|
Ua: Ia: |
15 0 |
30 0.5 |
40 1.3 |
50 2.3 |
60 3.6 |
70 5.2 |
80 7.0 |
90 8.8 |
100 11 |
110 13 |
120 15.3 |
128 17 |
130 17.3 |
140 19.5 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.0V | ||||||||||||||
|
Ua: Ia: |
50 0 |
60 0.5 |
70 1.2 |
80 2.0 |
90 3.2 |
100 4.5 |
110 6.3 |
120 8.0 |
130 10 |
140 12 |
150 14 |
152 14.5 |
160 16.3 |
V mA |
|
| CF: | Ia=f(Ua) Ug=-1.5V | ||||||||||||||
|
Ua: Ia: |
75 0 |
90 0.5 |
100 1.0 |
110 1.7 |
120 2.7 |
130 3.8 |
140 5.2 |
150 7.0 |
160 8.8 |
170 11 |
175 12 |
177 12.4 |
180 13 |
V mA |
|
| CF: | Ia=f(Ua) Ug=-2.0V | ||||||||||||||
|
Ua: Ia: |
100 0 |
120 0.3 |
130 0.6 |
140 1.3 |
150 2.2 |
160 3.3 |
170 4.7 |
180 6.4 |
190 8.2 |
200 10 |
204 10.8 |
210 12 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-2.5V | ||||||||||||||
|
Ua: Ia: |
125 0 |
150 0.4 |
160 0.8 |
170 1.3 |
180 2.0 |
190 3.0 |
200 4.2 |
210 5.7 |
220 7.4 |
230 9.3 |
232 9.5 |
240 11.2 |
V mA |
||
| CF: | Ia=f(Ua) Ug=-3.0V | ||||||||||||||
|
Ua: Ia: |
160 0 |
180 0.5 |
190 0.8 |
200 1.3 |
210 1.9 |
220 2.6 |
230 3.7 |
240 5.0 |
250 6.5 |
V mA |
|||||
| CF: | S=f(Ia) µ=f(Ia) ra=f(Ia) Ug=f(Ia) Ua=175V | ||||||||||||||
|
Ia: S: µ: ra: Ug: |
0 0 - - -3.2 |
0.5 1.3 - - -3.0 |
1.0 2.6 57.5 - -2.8 |
1.5 3.7 58.8 13.2 -2.6 |
2.0 4.8 60 11 -2.5 |
2.5 5.7 61 9.7 -2.4 |
3.0 6.5 62 8.8 -2.3 |
3.5 7.3 63 8.1 -2.2 |
4.0 8.0 63.5 7.5 -2.2 |
4.5 8.7 64.5 7.1 -2.1 |
5.0 9.3 65 6.7 -2.0 |
5.5 9.8 65.5 6.4 -2.0 |
6.0 10.3 66 6.2 -1.9 |
6.5 10.8 66.5 6.0 -1.9 |
mA mA/V kOhm V |
|
Ia: S: µ: ra: Ug: |
7.0 11.2 67 5.9 -1.8 |
7.5 11.6 67 5.8 -1.8 |
8.0 12 67.5 5.7 -1.7 |
8.5 12.3 68 5.6 -1.7 |
9.0 12.6 68 5.5 -1.7 |
9.5 12.8 68.5 5.4 -1.6 |
10 13.1 69 5.3 -1.6 |
10.5 13.4 69 5.3 -1.6 |
11 13.6 69.5 5.2 -1.5 |
11.5 13.8 70 5.2 -1.5 |
12 14 70 5.1 -1.5 |
12.5 14.2 70.5 5.1 -1.5 |
13 14.4 70.5 5.1 -1.4 |
13.5 14.6 71 5.0 -1.4 |
mA mA/V kOhm V |
| Ref *? | Rft65 | ||||||||||||||
|
|
EC8010 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=140V | ||||||||||||||||
|
Ug: Ia: |
-3.5 0 |
-2.8 2.0 |
-2.6 3.3 |
-2.4 5.0 |
-2.2 7.0 |
-2.0 10 |
-1.8 13 |
-1.6 17 |
-1.4 22 |
-1.3 25 |
-1.2 28 |
-1.0 33 |
-0.8 39 |
-0.6 45 |
-0.4 51 |
-0.2 58 |
V mA |
| CF: | Ia=f(Ua) Ug=0V | Ia=f(Ua) Ug=-0.5V | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ua: Ia: |
0 0 |
20 7.0 |
40 15 |
60 23 |
80 32 |
100 42 |
120 52 |
20 3.0 |
40 7.0 |
60 13 |
80 21 |
100 29 |
120 38 |
140 47 |
V mA |
| CF: | Ia=f(Ua) Ug=-1.0V | Ia=f(Ua) Ug=-1.5V | |||||||||||||
|
Ua: Ia: |
40 2.0 |
60 5.0 |
80 10 |
100 17 |
120 25 |
140 33 |
160 42 |
60 1.0 |
80 3.0 |
100 7.0 |
120 13 |
140 20 |
160 28 |
180 36 |
V mA |
| CF: | Ia=f(Ua) Ug=-2.0V | Ia=f(Ua) Ug=-2.5V | |||||||||||||
|
Ua: Ia: |
80 1.0 |
100 2.0 |
120 5.0 |
140 10 |
160 16 |
180 24 |
200 32 |
100 0 |
120 2.0 |
140 4.0 |
160 8.0 |
180 13 |
200 20 |
220 28 |
V mA |
| CF: | Ia=f(Ua) Ug=-3.0V | Ia=f(Ua) Ug=-3.5V | |||||||||||||
|
Ua: Ia: |
120 0 |
140 1.0 |
160 3.0 |
180 6.0 |
200 10 |
220 16 |
240 22 |
140 0 |
160 1.0 |
180 2.0 |
200 4.0 |
220 8.0 |
240 12 |
260 18 |
V mA |
| CF: | S=f(Ia) µ=f(Ia) ra=f(Ia) Ua=140V | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ia: S: µ: ra: |
2.0 3.5 - - |
4.0 7.0 - - |
6.0 10 54 5.5 |
8.0 13 55.5 4.4 |
10 15.5 56.5 3.7 |
12 17.5 57.5 3.3 |
14 19.5 58 3.0 |
16 21.5 58.5 2.7 |
18 23 59 2.5 |
20 25 59.5 2.4 |
22 26 60 2.3 |
24 27.5 60 2.2 |
26 29 60.5 2.1 |
28 30 60.5 2.0 |
30 31 60.5 1.95 |
mA mA/V kOhm |
| Ref *? | Tfk65 | |||||||||||||||
|
|
ECC88 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=60V | ||||||||||||||||
|
Ug: Ia: |
-3.0 0.1 |
-2.8 0.2 |
-2.6 0.3 |
-2.4 0.5 |
-2.2 0.7 |
-2.0 1.2 |
-1.8 1.8 |
-1.6 2.8 |
-1.4 4.1 |
-1.2 5.6 |
-1.0 7.4 |
-0.8 9.5 |
-0.6 11.7 |
-0.4 14.2 |
-0.2 17 |
0 20 |
V mA |
| CF: | Ia=f(Ug) Ua=90V | ||||||||||||||||
|
Ug: Ia: |
-3.8 0.2 |
-3.6 0.4 |
-3.4 0.6 |
-3.2 0.9 |
-3.0 1.3 |
-2.8 1.8 |
-2.6 2.7 |
-2.4 3.8 |
-2.2 5.1 |
-2.0 6.7 |
-1.8 8.5 |
-1.6 10.5 |
-1.4 12.7 |
-1.2 15 |
-1.0 17.5 |
-0.8 20 |
V mA |
| Ref *? | Rft65 | ||||||||||||||||
|
|
GP-5 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=10kV | ||||||||||
|
Ug: Ia: |
-3.5 0 |
-3.0 0.06 |
-2.5 0.17 |
-2.0 0.48 |
-1.5 0.75 |
-1.0 1.2 |
-0.5 2.1 |
V mA |
|||
| CF: | Ia=f(Ug) Ua=15kV | ||||||||||
|
Ug: Ia: |
-5.5 0 |
-5.0 0.06 |
-4.5 0.13 |
-4.0 0.25 |
-3.5 0.5 |
-3.0 0.85 |
-2.5 1.1 |
-2.0 2.0 |
V mA |
||
| CF: | Ia=f(Ug) Ua=20kV | ||||||||||
|
Ug: Ia: |
-7.5 0 |
-7.0 0.07 |
-6.5 0.13 |
-6.0 0.22 |
-5.5 0.32 |
-5.0 0.5 |
-4.5 0.73 |
-4.0 1.0 |
-3.5 1.8 |
V mA |
|
| CF: | Ia=f(Ug) Ua=25kV | ||||||||||
|
Ug: Ia: |
-9.5 0 |
-9.0 0.07 |
-8.5 0.13 |
-8.0 0.22 |
-7.5 0.32 |
-7.0 0.43 |
-6.5 0.6 |
-6.0 0.9 |
-5.5 1.35 |
-5.0 1.9 |
V mA |
| CF: | Ia=f(Ug) Ua=30kV | ||||||||||
|
Ug: Ia: |
-12 0 |
-11 0.1 |
-10 0.2 |
-9.5 0.3 |
-9.0 0.4 |
-8.5 0.6 |
-8.0 0.8 |
-7.5 1.15 |
-7.0 1.6 |
-6.5 2.1 |
V mA |
| Ref *? | Sve98 | ||||||||||
|
|
PD500 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=10kV Us=0 | ||||||||||
|
Ug: Ia: |
-11.5 0 |
-10 0.05 |
-9.0 0.1 |
-8.0 0.2 |
-7.0 0.35 |
-6.0 0.7 |
-5.0 1.1 |
-4.0 1.65 |
-3.0 2.25 |
-2.0 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=15kV Us=0 | ||||||||||
|
Ug: Ia: |
-16 0 |
-14 0.05 |
-13.5 0.1 |
-12 0.25 |
-11 0.45 |
-10 0.75 |
-9.0 1.1 |
-8.0 1.5 |
-7.0 2.05 |
-6.0 2.7 |
V mA |
| CF: | Ia=f(Ug) Ua=20kV Us=0 | ||||||||||
|
Ug: Ia: |
-20.5 0 |
-19 0.05 |
-18 0.1 |
-16.5 0.25 |
-15 0.55 |
-14 0.85 |
-13 1.25 |
-12 1.7 |
-11 2.25 |
-10 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=25kV Us=0 | ||||||||||
|
Ug: Ia: |
-25 0 |
-24 0.05 |
-22.5 0.15 |
-21.5 0.25 |
-20 0.5 |
-19 0.75 |
-18 1.1 |
-17 1.5 |
-16 2.0 |
-15 2.6 |
V mA |
| CF: | Ia=f(Ug) Ua=10kV Us=-400 | ||||||||||
|
Ug: Ia: |
-9.0 0 |
-7.5 0.05 |
-6.5 0.1 |
-6.0 0.15 |
-5.0 0.3 |
-4.0 0.65 |
-3.0 1.1 |
-2.0 1.65 |
-1.0 2.3 |
0 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=15kV Us=-400 | ||||||||||
|
Ug: Ia: |
-13.5 0 |
-12 0.05 |
-11 0.15 |
-10 0.25 |
-9.0 0.45 |
-8.0 0.75 |
-7.0 1.05 |
-6.0 1.5 |
-5.0 2.0 |
-4.0 2.6 |
V mA |
| CF: | Ia=f(Ug) Ua=20kV Us=-400 | ||||||||||
|
Ug: Ia: |
-18 0 |
-16.5 0.05 |
-15 0.15 |
-14 0.3 |
-13 0.5 |
-12 0.8 |
-11 1.2 |
-10 1.65 |
-9.0 2.2 |
-8.0 2.8 |
V mA |
| CF: | Ia=f(Ug) Ua=25kV Us=-400 | ||||||||||
|
Ug: Ia: |
-23 0 |
-21.5 0.05 |
-20 0.15 |
-18.5 0.35 |
-17 0.7 |
-16 1.05 |
-15 1.5 |
-14 2.0 |
-13 2.5 |
-12 3.0 |
V mA |
| Ref *? | Phi69 | ||||||||||
|
|
PD510 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=10kV Us=0 | ||||||||||
|
Ug: Ia: |
-11 0 |
-10 0.05 |
-9.0 0.1 |
-8.0 0.2 |
-7.0 0.4 |
-6.0 0.7 |
-5.0 1.1 |
-4.0 1.6 |
-3.0 2.3 |
-2.0 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=15kV Us=0 | ||||||||||
|
Ug: Ia: |
-15.5 0 |
-14.5 0.05 |
-13.5 0.1 |
-12.5 0.2 |
-11 0.45 |
-10 0.75 |
-9.0 1.1 |
-8.0 1.55 |
-7.0 2.1 |
-5.5 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=20kV Us=0 | ||||||||||
|
Ug: Ia: |
-20 0 |
-18 0.1 |
-17 0.2 |
-16 0.35 |
-15 0.55 |
-14 0.85 |
-13 1.2 |
-12 1.7 |
-11 2.3 |
-10 3.0 |
V mA |
| CF: | Ia=f(Ug) Ua=25kV Us=0 | ||||||||||
|
Ug: Ia: |
-25 0 |
-23 0.1 |
-22 0.2 |
-21 0.32 |
-20 0.5 |
-19 0.75 |
-18 1.1 |
-17 1.5 |
-16 2.05 |
-14.5 3.0 |
V mA |
| Ref *? | Phi70 | ||||||||||
|
|
SRS358K | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| CF: | Ia=f(Ug) Ua=1000V | ||||||||
|
Ug: Ia: |
-120 0 |
-100 10 |
-90 25 |
-80 35 |
-70 70 |
-60 100 |
-50 150 |
-40 200 |
V mA |
| CF: | Ia=f(Ug) Ua=1500V | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ug: Ia: |
-180 0 |
-160 10 |
-150 20 |
-140 30 |
-130 50 |
-120 75 |
-110 110 |
-100 150 |
-90 190 |
-80 240 |
-70 290 |
-60 340 |
-50 390 |
V mA |
| CF: | Ia=f(Ug) Ua=2000V | |||||||||||||
|
Ug: Ia: |
-240 0 |
-220 10 |
-200 25 |
-190 40 |
-180 60 |
-170 80 |
-160 110 |
-150 140 |
-140 180 |
-130 230 |
-120 280 |
-110 335 |
-100 390 |
V mA |
| Ref *? | Mik60 | |||||||||||||
|
|
|
|
|
 |
 |
|---|---|
| Telefunken RS297 | Telefunken RS393 |
